Scrapped Tire Recycling Line

The fully automatic scrapped waste tire shredding line converts the tires into TDF (tire derived fuel), rubber mulch, rubber granules, and rubber powder automatically as per the buyer's demand. The machine configuration and capacity is completely customized and tailored to meet the requirement of any customer.
The production capacity starts from 500 Kg per hour, and could be enlarged up to 20 tons per hour.
本废旧轮胎回收设备自动将废旧轮胎破碎成TDF燃料、草坪颗粒、地砖颗粒、以及精细胶粉。 其产量和配置可以完全按照客户的要求定制,以满足不同客户的所有需求。 单机产量可以从每小时500公斤到每小时20吨灵活选配。

Quantity:
  • A-FATR
  • TOPS RECYCLING

Tyre recycling machine.jpg


Rubber Crumb System for Waste Tyre Recycling / 废旧轮胎胶粒生产线 / Резиновая крошка для утилизации отходов / De goma para el reciclaje de neumáticos de desecho / المطاط نظام الفتات لإعادة تدوير الإطارات النفايات

 Waste tire shredding to TDF tire derived fuel, rubber mulch, rubber granules, rubber powder production line

Introduction  / 概述 / введение / Introducción / المقدمة

This crumb rubber plant is proven to convert the whole scrapped tires into high quality, uncontaminated crumb rubber. This plant is designed to process from 300 KGs to 4 tons per hour in capacity and process 1~6 mm meshes crumb rubber. Dura-shredder’s equipment allows the customers to adjust the shredding screens for precise sizing control and flexibility for output sizes. The crumb rubber systems also utilize a variety of conveying and separation technologies to minimize product losses, maximize efficiency, and maintain a clean operation environment.



本废旧轮胎胶粒生产线主要用于将废旧轮胎撕碎、碾磨成1~6毫米左右的胶粒。单机产量从每小时300公斤到每小时4吨。客户通过更换筛网,可以对胶粒的粒径进行有效控制。该系统也大量应用了自动输送和自动分选技术,从而最大限度的较少浪费、提高效率,并保持良好的生产环境。



وقد ثبت هذا النبات المطاط كسرة لتحويل كامل الإطارات ألغت إلى جودة عالية، غير ملوثة فتات المطاط. تم تصميم هذا المصنع لمعالجة من 300 كجم إلى 4 طن في الساعة في القدرات وعملية 1 ~ 6 ملم تنسجم المطاط كسرة. تسمح معدات دورا-شريدر للعملاء بضبط شاشات التقطيع للتحكم الدقيق في التحجيم والمرونة لأحجام الإخراج. كما تستخدم أنظمة مطاط الفتات مجموعة متنوعة من تقنيات النقل والفصل لتقليل خسائر المنتج، وتحقيق أقصى قدر من الكفاءة، والحفاظ على بيئة تشغيل نظيفة.



Esta planta de goma de la goma se ha probado para convertir el conjunto de neumáticos desguazados en alta calidad, goma de miga no contaminada. Esta planta está diseñada para procesar de 300 KGs a 4 toneladas por hora en capacidad y procesar 1 ~ 6 mm mallas de goma de miga. El equipo de Dura-shredder permite a los clientes ajustar las pantallas de trituración para un control de tamaño preciso y flexibilidad para tamaños de salida. Los sistemas de goma de miga también utilizan una variedad de tecnologías de transporte y separación para minimizar las pérdidas del producto, maximizar la eficiencia y mantener un ambiente de operación limpio.



Было доказано, что эта резиновая фабрика из крошки превращает целые сломанные шины в высококачественную незагрязненную резину для крошек. Эта установка рассчитана на переработку от 300 кг до 4 тонн в час и перерабатывает 1 ~ 6 мм сетчатую крошку. Оборудование Dura-shredder позволяет заказчикам настраивать шредеры для точного контроля размеров и гибкости для размеров продукции. Резиновые системы для крошек также используют различные технологии транспортировки и разделения, чтобы минимизировать потери продукта, максимизировать эффективность и поддерживать чистую эксплуатационную среду.





System Configuration / 设备构成 / Конфигурация системы / Configuración del Sistema / أعدادات النظام

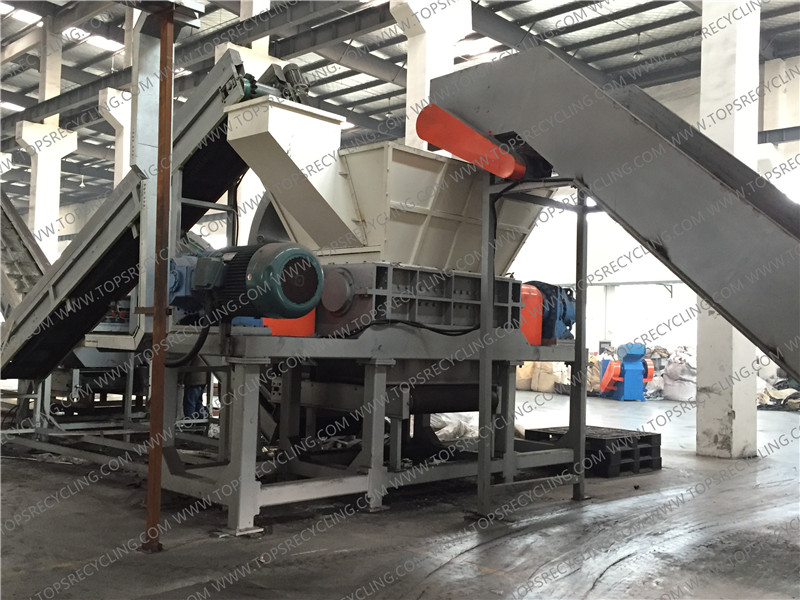

1. Belt conveyor and dual shaft shredder / 皮带输送机和撕碎机 / Ленточный конвейер и сдвоенный шредер / Correa transportadora y trituradora de doble eje / حزام ناقل و المزدوج رمح التقطيع

 Dual Shaft Shredder, tire shredder, tire crusher, tire crushing machine

2. Belt conveyors and disc classifier / 皮带输送机和分选机 / Ленточный конвейер и классификатор дисков / Transportadores de cinta y clasificador de discos / حزام الناقلات وتصنيف القرص



3. Grater / Rasper and vibration conveyors / 钢丝挤出机和震动输送机 / Конвейеры для терки / раскатки и вибрации / Rallador / Rasper y transportadores de vibraciones / مبشرة / راسبر والاهتزاز الناقلات

 tire recycling Rasper, grator, tire wire separator

4. Magnetic Separators / 除铁器 / Магнитные сепараторы / Separadores magnéticos / الفواصل المغناطيسية



5. Dust Removal and Collection System / 粉尘分离和收集系统 / Система удаления и сбора пыли / Sistema de extracción y recogida de polvo / إزالة الغبار ونظام جمع



6. Granulating system / 造粒系统 / Система гранулирования / Sistema de granulación / نظام التحبيب

 Tire recycling to rubber granulator machine, rubber crusher, rubber crushing machine

7. Fiber separating system / 纤维分离系统 / Система разделения волокон / Sistema de separación de fibra / الألياف نظام فصل



8. Granules conveying system / 胶粒输送系统 / Система транспортировки гранул / Sistema de transporte de gránulos / حبيبات نقل النظام



9. Pulverizing System /磨粉系统 / Система пылеудаления / Sistema Pulverizante / نظام الطحن

 tire recycling to disc grinding mill machine, rubber pulverizer, rubber powdering machine

10. Auto weighing and packing system / 自动称量包装系统 / Автоматическая система взвешивания и упаковки / Sistema de pesaje y embalaje automático / السيارات وزنها ونظام التعبئة



Final Out Put from This Plant / 最终成品 / Финальный выход из этого завода / Puesto final de esta planta / النهائي الخروج من هذا النبات



TDF Rubber Chips / TDF胶块 / ТКФ резиновые чипы / Virutas de goma TDF / رقائق المطاط تف


Rubber Mulch / 胶粒 / Резиновая мульча / Pajote de goma / نشارة مطاطية

 Tire recycling to Rubber Mulch, ground covering, artificial turf

Rubber Granules / 胶粒 / Резиновые гранулы / Gránulos de caucho / حبيبات مطاطية

 Rubber Granules.jpg

Crumb Rubber / 胶粉 /Резиновая крошка / polvo de neumático / المطاط الفتات

 Rubber Powder, crumb rubber

Wire Pieces / 钢丝 / Куски проволоки / Piezas de alambre / قطع الأسلاك

 Wire Pieces, scrapped metals

Fiber Pieces / 纤维 / Куски волокна / Piezas de fibra / قطع الألياف
